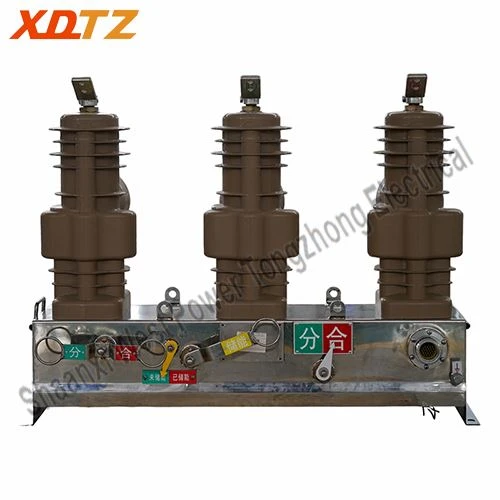

ZW32-12 실외 진공 회로 차단기(이하 "회로 차단기"라고 함)는 농촌 및 도시 네트워크의 10kV 실외 배전 시스템에 주로 사용되는 3상 AC 50Hz 실외 고전압 개폐 장치입니다. 부하 전류, 과부하 전류 및 단락 전류를 차단합니다. 다른 유사한 장소에서도 사용할 수 있습니다. 구조적 특징: 차단기는 3상 기둥과 작동 메커니즘으로 구성되어 있으며 구조가 간단합니다. 기둥은 고온 및 저온 저항, UV 저항 및 노화 저항의 장점을 갖는 에폭시 수지 고체 절연체를 채택합니다. 회로 차단기 성능: E2-C2-M2.

제품 사양

사양서

아니요.	이름	단위	데이터
1	정격전압	kV	12
2	정격 주파수	헤르츠	50
3	정격C현재	A	630/1250
4	정격P빚다 F빈도W견딜 수 있다V노후	kV	34(습식시험)/42(건식시험)
5	정격L저녁I맥박W견딜 수 있다V노후	kV	75(공통값) /75(격리 거리 전체)
6	정격S짧은-C회로B리킹C현재	카	25/31.5
7	정격S짧은-C회로M에이킹C현재 (P앗)	카	63/80
8	정격W견딜 수 있다C현재 (P앗)	카	63/80
9	정격D배뇨S짧은-C회로	s	4
10	운영 중C에 yclesR먹은S짧은-C회로B리킹C현재	타임스	E2
11	기계E지구력	타임스	10000
12	표준 작동S순서	-	O-0.3s-CO-180s-CO
13	허용 가능 W귀T두께C연락하다	mm	3 이하

기계C특징

아니요.	이름	단위	데이터
1	사이의 정리이동 및 고정 C연락하다	밀리미터	9±1
2	연락하다초과 이동	밀리미터	3.5±0.5
3	평균C지는S오줌을 싸다	m/s	0.7±0.2
4	평균O페닝S오줌을 싸다 (A평균S오줌을 싸다첫 개봉의~에6mm)	m/s	1.1±0.2
5	정격C연락하다압력	N	2500±200N(25kA) 3100±200N(31.5kA) 4800±300N(40kA)
6	폐관 시간	미에스	30-70
7	영업 시간	미에스	20-50
8	연락하다B소리나는D배뇨C지는O운영	미에스	2보다 작거나 같음
9	아니오동시성~의폐쇄/O페닝운영3- 중P하세	ms	2보다 작거나 같음

제품 장점

ZW32-12 실외 진공 회로 차단기에는 다음과 같은 많은 장점이 있습니다.

1. 다른 장치를 부착한 후의 주요 성능:

1) 실외 절연 스위치와 회로 차단기는 본체를 형성하기 위해 설치될 수 있으며, 회로 차단기와 절연 스위치는 오작동 방지 기능과 함께 안정적인 메커니즘 인터록을 갖습니다.

2) 외부 전자 PT와 함께 설치 가능하여 회로 차단기에 작동 전원 공급 장치가 있고 서지 전류 방지, 과전류 보호, 근거리 원격 제어 기능이 있습니다.

3) 피뢰기는 설치가 가능하며, 사용자의 필요에 따라 피뢰기는 전원측 또는 부하측에 설치될 수 있습니다.

4) 배전망 자동화 장치와 결합하여 실외 진공 리클로저, 단면기, 지능형 제어 장비를 구성할 수 있습니다.

5) GPRS 무선 통신을 사용하여 컬럼 스위치 원격 모니터링 시스템과 함께 사용하여 실외 실제 공기 회로 차단기 원격 실시간 모니터링을 달성하고 배전 자동화 요구 사항을 충족할 수 있습니다.

2. 광범위한 사용 : 혹독한 환경에 적응할 수 있으며 제품은 영하 25도 저온을 견딜 수 있습니다. 2000m 고도 요구 사항을 충족합니다. 특별 요구 사항에 따라 최소값은 -40도에 도달할 수 있으며 특별 요구 사항은 고도 4000미터를 충족할 수 있습니다.

제품 응용

ZW32-12 실외 진공 회로 차단기에는 다양한 용도가 있습니다.

실외 35KV 또는 110kV 변전소

10KV 전송

농업용 전력망 전력 시스템

10KV 변환 라인
