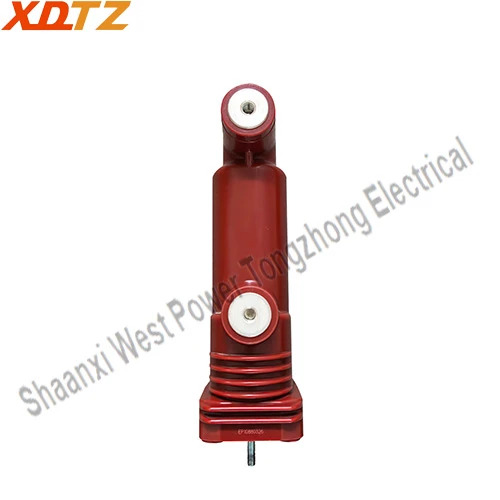

12kV 임베디드 폴은 12kV 진공 차단기와 전도성 커넥터가 견고한 절연재로 캡슐화되어 있는 독립 구성 요소입니다. 주요 장점은 구조가 간단하고 탈착 가능한 부품이 적으며 신뢰성이 높고 절연 성능이 우수하다는 점입니다. APG 공정과 에폭시 수지를 이용하여 진공차단기와 도전성 단자를 하나의 유닛으로 고형화하여 매립폴을 형성합니다.

제품 사양

사양서

아니요.

이름

단위

데이터

전압 매개변수

1	정격 주파수(fr)	헤르츠	50/60
2	정격전압(Ur)	kV	12
3	정격 단시간(1분) 상용주파 내전압(Ud)	kV	48
4	정격 낙뢰 충격 내전압(피크)(상향)	kV	75

현재 매개변수

1	정격전류(Ir)	A	630/1250/1600/2000/2500/3150/4000/5000
2	정격단락차단전류(Isc)	카	25/31.5/40/50
3	정격 단락 차단 전류에서의 작동 사이클	사이클	30
4	정격 단시간 전류(Ik)	카	25/31.5/40/50
5	정격 단락 기간(tk)	s	4
6	정격 내전류(피크)(Ip)	카	63/80/100/125
7	정격단락투입전류(IMC)	카	63/80/100/125
8	정격단락차단전류 DC성분	%	40
9	표준 작동 순서	mm	O-0.3s-CO-180s-CO O-180s-CO-180s-CO(40kA 이상)

기계적 매개변수

1	움직이는 부품의 질량	kg	0.5~5
2	접촉의 자동 폐쇄력	N	70±25~240±80
3	정격 접촉 압력	N	2000±200~6000±500

스위치 기계적 특성에 대한 요구 사항

1	이동 접점과 고정 접점 사이의 간격	mm	9±1
2	평균 개방 속도(접점 간격의 75%에서 접점 폐쇄 위치까지)	m/s	1.2±0.2
3	평균 폐쇄 속도(접점 간격의 30%에서 접점 폐쇄 위치까지)	m/s	0.7±0.2
4	연락 마감 바운스 시간	ms	2보다 작거나 같음
5	접점의 비동시성 닫기 및 열기	ms	2보다 작거나 같음
6	접촉 개방 리바운드 진폭	mm	2보다 작거나 같음
