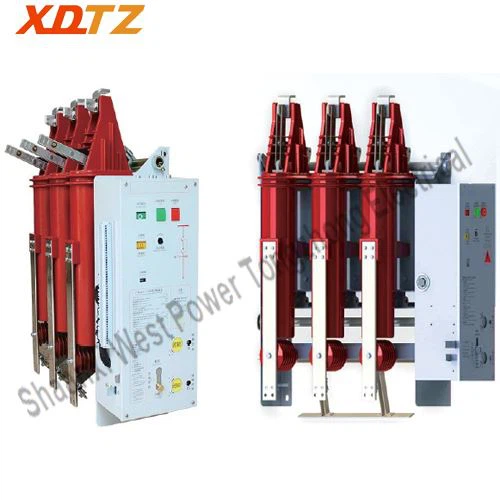

VTZ(SC)-12GD 실내 3위치 진공 회로 차단기
2. 설치 방법: 고정 캐비닛 측면 설치.
3. 호환 캐비닛: HXGN-12 시리즈 링 기본 장치와 호환됩니다.
4. 제품 표준 준수: GB/T1984-2014, GB/T11022-2011.
5. 제품 장점: E2-C2-M2 성능, 편리한 유지 관리, 높은 통합성, 사용자 친화적인 작동 안전성 및 컴팩트한 디자인.
문의 보내기
제품 소개
VTZ(SC)-12GD 실내 3위치 진공 회로 차단기는 절연 스위치, 접지 스위치 및 내장형 진공 회로 차단기가 내부에 통합된 고집적 복합 전기 기기입니다.
제품 사양
사양서
|
아니요. |
이름 |
단위 |
데이터 |
|
1 |
정격전압 |
kV |
12 |
|
2 |
정격 주파수 |
헤르츠 |
50/60 |
|
3 |
정격C현재 |
A |
630/1250 |
|
4 |
정격P빚다 F빈도W견딜 수 있다V노후 |
kV |
48(접촉 간격을 넘어) / 42(지상으로) |
|
5 |
정격L괜찮아ningI맥박W견딜 수 있다V노후 |
kV |
75 |
|
6 |
정격S짧은-C회로B리킹C현재 |
카 |
25/31.5 |
|
7 |
정격 S짧은-C회로M에이킹C현재 (P앗) |
카 |
63/80 |
|
8 |
정격W견딜 수 있다C현재 (P앗) |
카 |
63/80 |
|
9 |
정격D배뇨S짧은-C회로 |
s |
4 |
|
10 |
운영 중C에 yclesR먹은S짧은-C회로B리킹C현재 |
사이클 |
E2 |
|
11 |
기계E지구력 |
타임스 |
10000 |
|
12 |
표준 작동S순서 |
- |
O-0.3s-CO-180s-CO |
|
13 |
허용 가능 W귀T두께C연락하다 |
mm |
3 이하 |
기계C특징
|
아니요. |
이름 |
단위 |
데이터 |
|
1 |
사이의 정리이동 및 고정 C연락하다 |
mm |
9±1 |
|
2 |
연락하다초과 이동 |
밀리미터 |
3.5±0.5 |
|
3 |
평균C지는S오줌을 싸다 |
m/s |
0.6±0.2 |
|
4 |
평균O페닝S오줌을 싸다 (A평균S오줌을 싸다첫 개봉의~에6mm) |
m/s |
1.1±0.2 |
|
5 |
정격C연락하다 압력 |
N |
2500±200N(25kA) 3100±200N(31.5kA) |
|
6 |
폐관시간 |
미에스 |
30-70 |
|
7 |
영업 시간 |
미에스 |
20-50 |
|
8 |
연락하다B소리를 지르는D배뇨C지는O운영 |
미에스 |
작거나 같음2 |
|
9 |
아니오동시성 ~의폐쇄/O페닝 운영3- 중P하세 |
미에스 |
2보다 작거나 같음 |
제품 장점
회로 차단기의 성능: E2-C2-M2
편리한 유지보수: 모듈식 메커니즘 설계로 인해 다른 구성 요소를 분해할 필요 없이 닫힘 및 열림 코일을 쉽게 교체할 수 있습니다. 이를 통해 교체 후 테스트나 조정이 필요하지 않으므로 사용자가 독립적으로 교체할 수 있어 후속 유지 관리가 더욱 편리해집니다.
높은 통합: 설계는 절연 스위치, 회로 차단기, 접지 스위치, 센서, 연동 메커니즘 및 기타 구성 요소와 고도로 통합된 모듈형 프레임워크 구조를 채택합니다.
사용자 친화적인 작동 안전성: 차단스위치, 차단기, 접지스위치의 강제연동설계로 오작동을 방지합니다.
컴팩트한 디자인: 호환되는 가장 작은 캐비닛 크기는 500 x 1000 x 1800(mm)입니다.
제품
응용
3.6~12kV 전력망에 적합
산업 및 광업 기업을 위한 보호 및 제어 장치
도시 지역사회 배급 시스템
제품개요도
비고:
VTZ(SC)-12GD 실내 3위치 진공 차단기는 역위치로 설치할 수 있습니다.
2차 배선 다이어그램
