제품 설명

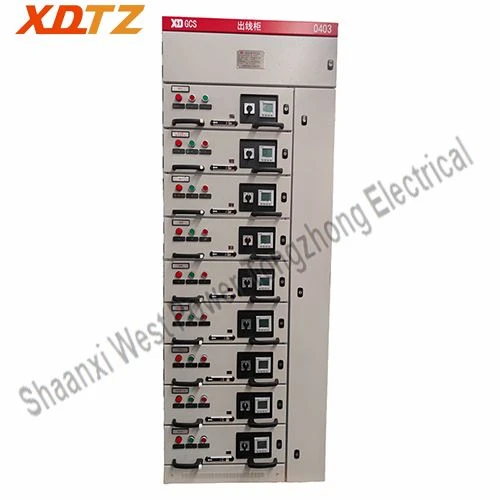

GCS저전압 인출 가능개폐 장치는 발전소, 석유 화학 산업, 야금, 섬유, 고층 빌딩 전원 공급 장치 및 기타 산업에 적합합니다. 3상 AC 주파수 50Hz(60Hz), 정격 작동 전압 380V(660V), 정격 전류의 전력 분배로 대규모 발전소, 석유화학 산업 및 고도의 자동화 및 컴퓨터 인터페이스 요구 사항이 있는 기타 장소에 사용됩니다. 4000A 이하의 발전 및 전원 공급 시스템으로, 전동기 중앙 제어, 리액터 전류 제한 및 무효 전력 보상을 위한 저전압 완전 배전 장치입니다.

사용 조건

정상적인 사용 조건

주변 공기 온도는 +40도를 초과하지 않고 -5도 미만으로 떨어지지 않으며 24-시간 동안의 평균 온도는 +35도보다 높지 않습니다.
대기조건: 공기가 깨끗하고 최고온도 +40도에서 상대습도가 50%를 넘지 않습니다. 더 낮은 온도에서는 더 높은 습도가 허용됩니다(예: +20도에서 90%). 그러나 온도 변화로 인한 응결은 허용됩니다.
해발 2000m 이하의 고도.

특별 사용 조건

장치에 사용된 일부 전기 부품이 위의 작업 조건을 충족할 수 없는 경우 공장과 사용자가 해결책을 협상합니다.
장치의 사용 조건이 일반적인 사용 조건과 다른 경우, 사용자는 문제 해결을 위해 당사 공장과 협의해야 합니다.

기술적 성능 및 특성

아니요.	이름		단위	데이터
1	주회로 정격전압		V	AC380(660)
2	보조 회로 정격 전압	교류		220,380
2	보조 회로 정격 전압	DC		110,220
3	정격주파수		헤르츠	50(60)
4	정격 절연 전압		V	660(1000)
5	정격 전류		A	수평 부스바 4000 이하, 수직 부스바 1000 이하
6	모선의 정격 단시간 내전류		kA/1초	50,80,
7	부스바 정격 피크 내전류		kA/1초	105,175
8	산업용 주파수 테스트 전압		v/1분	주회로 2500, 보조회로 1760

구조적 특성

메인 프레임은 2.5mm 냉각판으로 냉간 성형된 8MF 개방형 강철 프로파일로 만들어졌으며, 프로파일 양쪽에 40mm, 20mm, 100mm 모듈이 있는 Φ9.2mm 장착 구멍이 있습니다.
메인 프레임은 완전 모듈식과 부분적으로(측면 프레임 및 빔) 용접된 두 가지 유형이 있습니다.
장치 다기능실은 엄격하게 분리되어 있으며 그 구획은 주로 기능실, 버스실, 케이블실로 구분되며 각 장치의 역할은 상대적으로 독립적입니다.
수평 부스바는 프레임 뒤에 편평하게 배열되어 굽힘 단락 전류에 의해 생성된 기전력에 대한 부스바의 저항을 증가시킵니다.
케이블 간격은 위아래로 안팎으로 있습니다.
하나의 기능 유닛을 위한 서랍 1개.
서랍은 400A 이하의 정격 회로 전류를 갖는 1/2 유닛, 1 유닛, 2 유닛, 3 유닛의 4가지 크기 시리즈로 구분됩니다.
서랍의 치수는 높이에 따라 변경되지만 너비나 깊이에는 변경되지 않으며 기능 단위의 서랍은 서로 바꿔 사용할 수 있습니다.
유닛의 각 측면에는 11개의 1개 유닛 서랍 또는 22개의 1/2 유닛 서랍을 설치할 수 있습니다.
서랍 입구 및 출구 와이어는 현재 크기에 따라 커넥터의 동일한 사양 조각 구조의 조각 수를 다르게 사용합니다.
1/2 유닛 서랍 - 케이블 수납부 어댑터는 구조적 후면 패널 유형 어댑터를 사용합니다.
장치 서랍과 케이블 수납공간 사이의 연결은 현재 등급에 따라 다양한 크기의 막대형 어댑터를 사용하거나 후면 출구를 통해 이루어집니다.
유닛 서랍에는 분할, 닫힘, 테스트 및 인출 위치가 명확하게 표시되어 있습니다.
서랍유닛에는 기계식 연동장치가 장착되어 있습니다.
