제품 설명

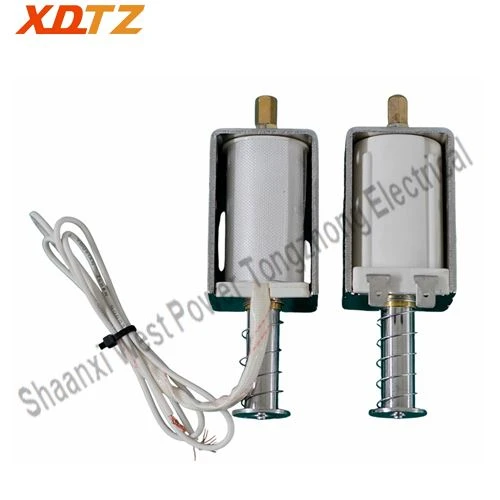

닫기 및 오프닝 코일은 VTZ 모듈 식 고전압 회로 차단기, 결합 된 전기 장비 및 기타 전기 장비의 핵심 제어 구성 요소입니다. 그들은 전력 시스템의 안전한 작동 및 유연한 조절을 보장하기 위해 전자기 드라이브를 통해 회로의 폐쇄 (폐쇄) 및 단절 (개방)을 깨닫습니다. 설계는 높은 신뢰성, 빠른 반응 및 장수의 요구 사항을 충족해야하며 변전소, 유통 네트워크, 산업 전력 장비 및 기타 분야에서 널리 사용됩니다.

제품 기술 매개 변수

1. 코일의 쉘에 대한 절연은 2500V보다 큰 전력 주파수 전압을 견딜 수있다.

2. 코일 회전 사이의 단열재는 정격 전력 주파수 전압의 2.5 배를 견딜 수 있습니다 (아래 표 참조).

3. 포장 테이프의 외경은 ф29보다 작습니다.

4. 반복되는 단기 작업 시스템, 전원 온 시간은 100ms 미만입니다.

5. 전자석의 스트로크는 18 ± 0. 5mm입니다.

6. 작업 전원 공급 장치 : DC, 전압 값은 아래 표에 나와 있습니다.

7. 다른 매개 변수는 아래 표에 나와 있습니다.

내부 저항	60% ~ 120% 정격 전압	30% 정격 전압	운영력
45±5Ω	60V ~ 120V (DC)	33V (DC)	110V
185±10Ω	132V ~ 264V (DC)	66V (DC)	220V
6±0.3Ω	29V ~ 58V (DC)	14V (DC)	48V
150±8Ω	132V ~ 264V (DC)	66V (DC)	220V
160±8Ω	132V ~ 264V (DC)	66V (DC)	220V
