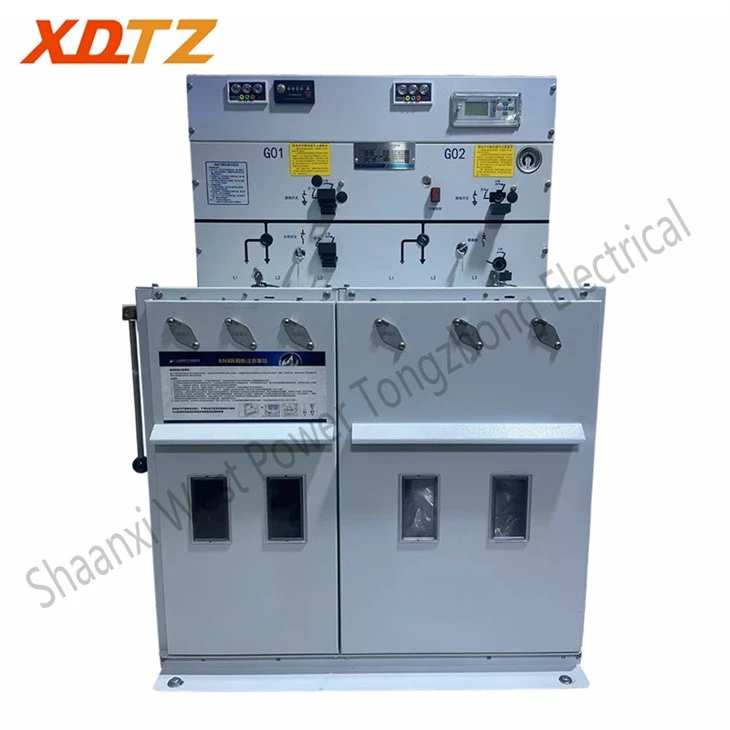

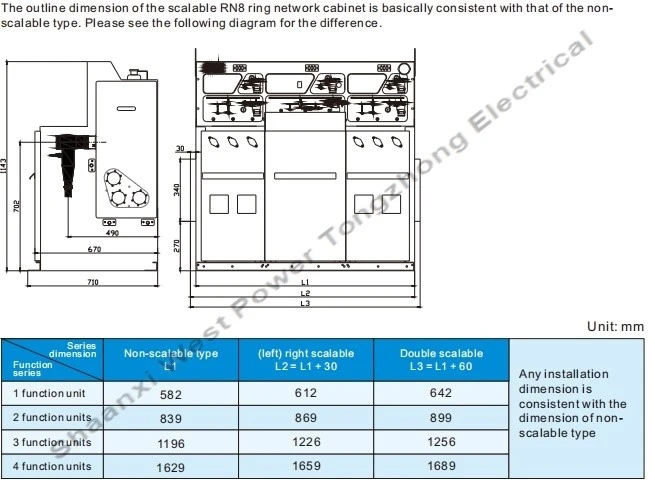

RN8 가스 절연 링-네트워크 개폐기 캐비닛

1. 기능적 구조

RN8 가스 절연 링-네트워크 배전반 캐비닛은 작고 컴팩트한 기능 장치로 구성됩니다. 기능 단위는 다음과 같은 부분으로 구성됩니다.

스테인레스 스틸 밀봉 가스 상자 쉘

부하 스위치, 접지 스위치, 회로 차단기 부스바 등을 설치할 수 있습니다.

케이블룸:

인터페이스를 통해 변압기의 그리드에 연결하는 것이 가능합니다.

보조 기구실:

작동 메커니즘실:

퓨즈룸:

독립적이고 절연된 퓨즈 실린더를 설치하기 위해 로드 스위치와 결합할 수 있습니다.

인터페이스를 통해 변압기에 연결하는 것이 가능합니다.

2. 밀봉 가스 절연 시스템

RN8 가스 절연 링-네트워크 배전반 캐비닛에서 밀봉된 스테인레스 스틸 상자는 정격 압력에서 SF6 가스로 채워져 있습니다.

절연 및 아크{0}}소화 매체로 사용됩니다.

SF6 가스는 전기음성도가 강하고 절연내력이 높으며 절연강도가 공기의 2~3배에 달합니다. 또한 우수한 아크-소화 및 절연 성능을 갖추고 있어 스위치기어가 전류를 차단한 후 신속하게 아크를 소멸할 수 있습니다.

스테인레스 스틸 가스 탱크에는 작업자의 안전을 보장하기 위해 우수한 접지 장치가 장착되어 있습니다.

고급 자동 용접 장비는 가스 탱크 작동 시 밀봉 성능을 보장하는 데 사용됩니다.

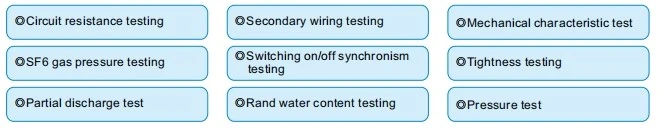

배송 전에 공기실의 기밀성을 엄격한 검사를 거쳐 30년 이상의 안정적인 성능과 서비스 수명을 보장해야 합니다.

가스 탱크의 모든 요소와 구성요소는 최소 30년의 서비스 수명 동안-유지보수가 필요하지 않습니다.

3.고급 아크-소화 기술

부하 스위치:

SF6 압축 아크-소화 원리가 사용됩니다.

이것은 -콤팩트한 구조와 성숙하고 안정적인 성능을 갖춘 아크 소화 기술입니다.

회로 차단기:

아크{0}}소호 기술과 SF6 가스 자체 확산 -을 결합하여 단락 전류를 차단하는- 전류를 차단합니다.

4. 차단 전류 용량

정격전류와 부하전력을 고려하면 0.7,200회의 "on/off" 동작이 허용된다.

부하 스위치는 기계적 "켜기/끄기" 작업을 5000회 수행하도록 설계되었으며 회로 차단기는 기계적 "켜기/끄기" 작업을 2000회 수행하도록 설계되었습니다.

정격 전류 하에서 200회 "on/off" 작동.

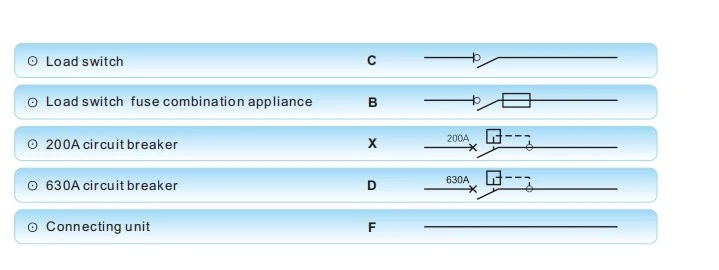

5.기능의 선택

RN8 가스 절연 링-네트워크 배전반 캐비닛은 사용자가 선택하여 링 네트워크 배전반 캐비닛을 구성하거나 변압기 공급 스위치로 사용할 수 있는 1~5가지 기능을 제공할 수 있습니다.

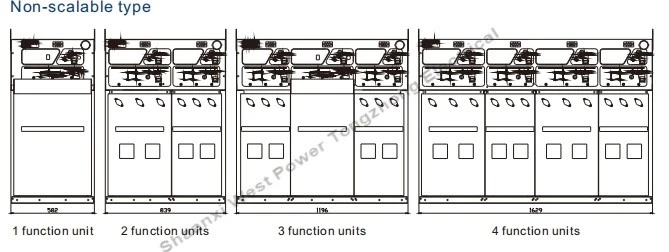

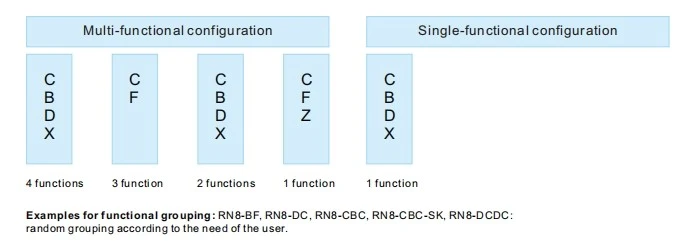

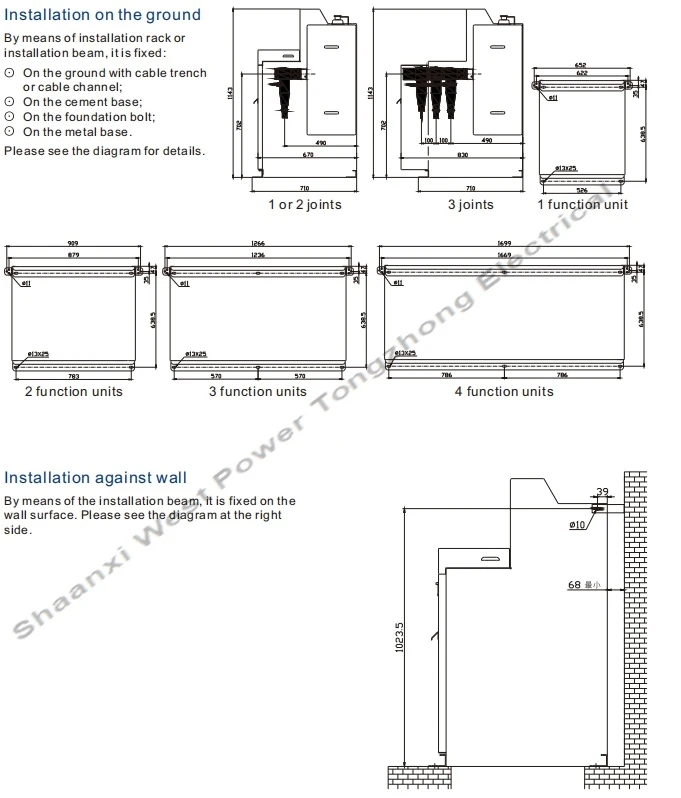

6.기능적 조합

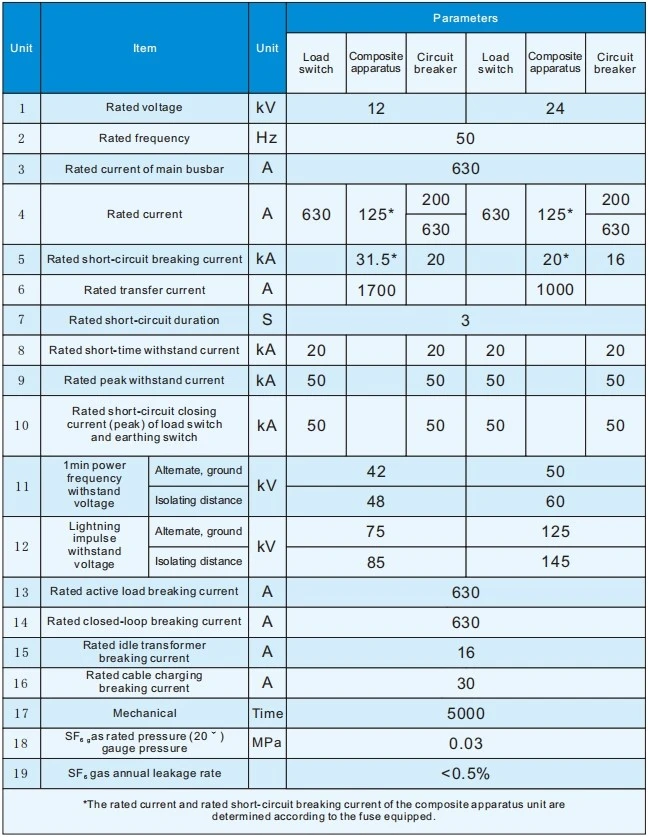

제품 기술적인 매개변수
