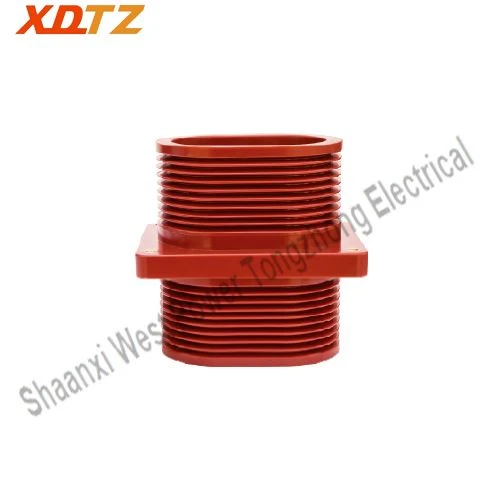

12kV 부싱 절연체
2. 설치 방법: 캐비닛 내부 또는 캐비닛과 기타 접지된 물체 사이에 관통하십시오.
3. 호환 캐비닛 : KYN28A-12 스위치 기어와 호환됩니다.
4. 제품 장점 : 우수한 전기 절연 성능, 기계적 보호, 우수한 밀봉 성능 및 쉬운 설치.
문의 보내기
제품 소개
12kV 부싱 절연체는 정격 전압이 12kV이고 주파수가 50~60Hz인 3상 AC 시스템 발전소 및 변전소 배전 장비에 적합합니다. 전도성 부품이 칸막이, 벽 또는 기타 접지된 물체를 통과할 수 있도록 하는 데 사용되며 외부 도체(버스바) 간의 절연 지지대 및 고정 연결 역할을 합니다.
12kV 부싱 절연체는 12kV 전압 레벨에서 사용되는 절연 부품입니다. 주요 기능은 전기 절연 및 기계적 지지를 보장하면서 도체가 접지 장벽(예: 스위치 캐비닛 벽 및 변압기 인클로저)을 안전하게 통과할 수 있도록 하는 것입니다.
제품 사양
사양 S히트
| 매개변수 | 에폭시 수지 부싱 |
|---|---|
| 정격전압 | 12kV |
| 정격 전류 범위 | 630A – 4000A |
| 공통 전류 정격 | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| 상용주파 내전압(1분) | 48kV |
| 번개 충격 내전압 | 75kV ~ 85kV |
| 부분방전(PD) 수준 | 5pC 이하 |
| 연면거리 | 384mm – 1240mm |
| 오염 수준(IEC 60815) | 클래스 II – IV(코팅 포함) |
| 작동 온도 | -40도 – +85도 |
| 보호 등급 | IP67 – IP68 |
| 적용 가능한 표준 | IEC 60137, GB/T 4109 |
| 일반적인 장착 치수 | 100×100mm, 125×125mm(표준) |
| 재료 구성 | 지환식 에폭시 수지(APG 캐스트) |
제품 장점
12kV 부싱 절연체에는 다음과 같은 많은 장점이 있습니다.
우수한 전기 절연 성능
서로 다른 전위의 전도성 부품 간의 우발적인 접촉을 효과적으로 방지하여 단락과 같은 전기적 결함을 방지합니다-. 특정 전압 레벨을 견딜 수 있어 전력 시스템의 안전하고 안정적인 작동을 보장합니다.
기계적 보호
벽을 통과하는 전선이나 케이블을 벽의 압축이나 마찰과 같은 기계적 손상으로부터 보호합니다. 또한 외부 충격과 진동으로 인해 내부 배선이 손상되는 것을 방지하는 데 도움이 됩니다.
우수한 밀봉 성능
전기 성능에 영향을 미칠 수 있는 먼지, 습기 및 기타 오염 물질이 부싱에 유입되는 것을 방지합니다. 밀봉이 잘되면 작은 동물이 들어가는 것을 방지하여 전기 사고의 위험을 줄이는 데에도 도움이 됩니다.
쉬운 설치
구조가 비교적 간단하여 설치 과정이 쉽고 시간과 인건비가 절약됩니다. 다양한 설치 환경과 벽 구조에 적응할 수 있습니다.
제품 응용
도자기 벽 부싱은 발전소 및 변전소의 배전 장비 및 고전압 전기 장비에 사용됩니다. 도체가 접지된 칸막이, 벽 또는 전기 장비의 케이스를 통과하여 전도성 부품을 지지하여 접지 또는 케이스로부터 절연할 수 있도록 합니다.
제품개요도
TGA01-12유형
|
모델 |
A |
B |
|
TGA01-1 |
53 |
10 |
|
TGA01-2 |
63 |
10 |
|
TGA01-3 |
65 |
15 |
|
TGA01-4 |
70 |
18 |
|
TGA01-5 |
85 |
15 |
|
TGA01-6 |
90 |
18 |
TGA02-12유형
|
모델 |
A |
B |
모델 |
A |
B |
|
TGA02-1 |
65 |
15 |
TGA02-9 |
96 |
26 |
|
TGA02-2 |
70 |
18 |
TGA02-10 |
110 |
20 |
|
TGA02-3 |
70 |
45 |
TGA02-11 |
110 |
25 |
|
TGA02-4 |
85 |
15 |
TGA02-12 |
110 |
45 |
|
TGA02-5 |
90 |
20 |
TGA02-13 |
133 |
18 |
|
TGA02-6 |
90 |
25 |
TGA02-14 |
135 |
45 |
|
TGA02-7 |
90 |
45 |
TGA02-15 |
137 |
20 |
|
TGA02-8 |
90 |
70 |
TGA03-12유형
|
모델 |
A |
B |
모델 |
A |
B |
|
TGA03-1 |
70 |
18 |
TGA03-8 |
110 |
45 |
|
TGA03-2 |
85 |
15 |
TGA03-9 |
110 |
70 |
|
TGA03-3 |
90 |
18 |
TGA03-10 |
133 |
18 |
|
TGA03-4 |
90 |
20 |
TGA03-11 |
135 |
45 |
|
TGA03-5 |
90 |
22 |
TGA03-12 |
133 |
68 |
|
TGA03-6 |
90 |
45 |
TGA03-13 |
137 |
20 |
|
TGA03-7 |
110 |
18 |
TGA03-14 |
137 |
65 |
12kV 부싱애자 재질별 분류
| 재료 유형 | 주요 특징 | 장점 | 단점 |
|---|---|---|---|
| 도자기 부싱 | 전통적인 세라믹 소재, 유약 표면 | 저렴한 비용, 긴 사용 수명, 탁월한 내후성, 유지보수가 필요 없음- | 부서지기 쉽고 내진 성능이 좋지 않으며 무게가 무거움 |
| 에폭시 수지 부싱 | 내장형 차폐 유무에 관계없이 주조 수지(APG 공정) | 컴팩트한 디자인, -현장 제어 레이어 내장 가능, 우수한 내진 성능, APG 프로세스로 공극 제거 | 야외 사용에 필요한 자외선 차단 |
| 복합 부싱 | 실리콘 고무 하우징 + 유리 섬유 코어 | 내오염성 우수, 소수성 표면, UV 저항성, 경량성 | 더 높은 비용 |
| 오일-함침지 부싱 | 오일이 함침된 종이 단열재 | 높은 절연 강도, 우수한 단열 성능 | 오일 억제가 필요하고 유지 관리가 필요함 |
부싱 절연체 그림 쇼
부싱 절연체 재고 있음
에폭시 수지 부싱
사각 부싱 절연체
부싱 절연체 24kV
