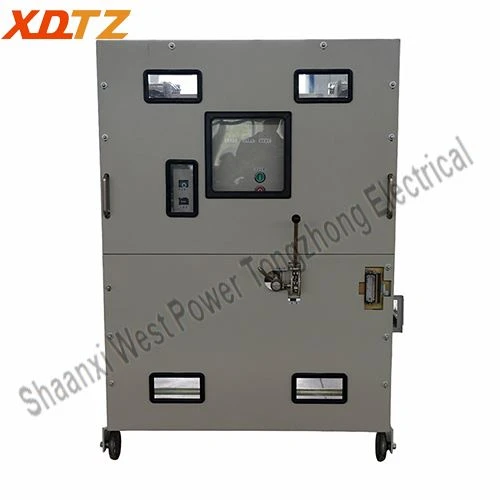

ZN39-40.5 진공 회로 차단기는 3상 AC 50Hz, 정격 전압 40.5kV 실내 고전압 장치입니다. JIN1-35 및 GBC-35 개폐 장치와 일치하며 산업 및 광업 기업, 발전소 및 변전소에서 전기 에너지를 수용, 제어 및 보호하는 데 사용할 수 있습니다.

회로 차단기는 합리적인 전체 레이아웃, 간단한 구조 및 편리한 설치 및 조정으로 정상적인 작동 조건의 절연 요구 사항을 충족하기 위해 공기 절연 방법을 채택합니다.

작동 메커니즘은 AC 또는 DC 또는 수동으로 작동할 수 있는 전자기 메커니즘 CD10-II 또는 스프링 메커니즘 CT19N을 채택합니다.

회로 차단기에는 스위치기어의 "5- 증명" 요구 사항을 실현하는 데 편리한 간단하고 안정적인 기계적 연동 인터페이스가 있습니다.

아니요.	이름	단위	데이터
1	정격전압	kV	40.5
2	정격 주파수	헤르츠	50
3	정격C현재	A	630/1250/1600/2000/2500
4	정격P빚다 F빈도W견딜 수 있다V노후	kV	95(공통값) /95(격리구간) 거리)
5	정격L저녁I맥박W견딜 수 있다V노후	kV	185(공통값) /185(격리거리에 걸쳐)
6	정격S짧은-C회로B리킹C현재	카	25/31.5/40
7	정격 S짧은-C회로M에이킹C현재 (P앗)	카	63/80/100
8	정격W견딜 수 있다C현재 (P앗)	카	63/80/100
9	정격D배뇨S짧은-C회로	s	4
10	운영 중C에 yclesR먹은S짧은-C회로B리킹C현재	타임스	E2
11	기계E지구력	타임스	10000
12	표준 작동S순서	-	O-0.3초-CO-180s-CO
13	허용 가능 W귀T두께C연락하다	mm	3 이하

아니요.	이름	단위	데이터
1	사이의 정리이동 및 고정 C연락하다	mm	22±2
2	연락하다초과 이동	mm	6±1
3	평균C지는S오줌을 싸다	m/s	0.6±0.2
4	평균O페닝S오줌을 싸다 (A평균S오줌을 싸다첫 개봉의~에6mm)	m/s	1.4±0.3
5	정격C연락하다압력	N	3100±200N(25kA/31.5kA)
6	폐관 시간	ms	30-120
7	영업 시간	ms	20-75
8	연락하다B소리를 지르는D배뇨C지는O운영	ms	3 이하
9	아니요-S동시성 ~의폐쇄/O페닝 운영3개 중P하세	ms	2보다 작거나 같음
