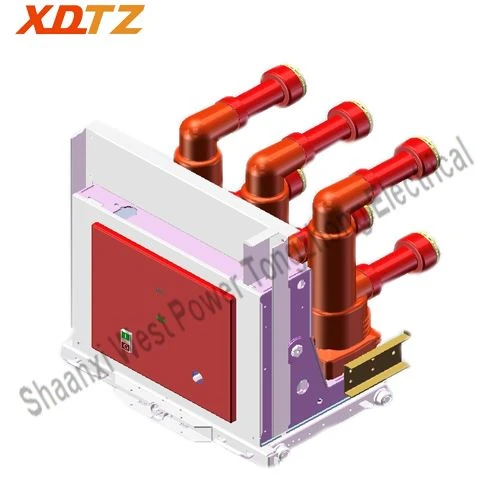

vtz - 12CL 시리즈 실내 결함 빠른 절단 진공 회로 차단기
2. 분명 주파수 : 50/60Hz
3. 전류 : 630/1250a
4. 분리 된 전력 - 주파수 견실 전압 : 48 (공통 값) /42 (분리 kv
거리)
5. 명성 조명 충동 견해 전압 : 85kV (공통 값) /75 (분리 거리에 걸쳐)
6. 짧은 - 회로 파괴 전류 : 25/31.5ka
7. 마운팅 방법 : 센터 - 장착 트롤리 또는 고정 캐비닛
8.compatible 캐비닛 : Kyn28-12 시리즈 스위치 기어, XGN 고정 캐비닛, HXGN 시리즈 링 메인 장치
9. 제품 준수 표준 : GB/T1984, GB/T11022
문의 보내기
제품 소개
VTZ - 12CL 시리즈 실내 결함 빠른 진공 회로 차단기 (Tongzhong Electric의 특수 모델)는 정격 전압과 AC 50/60Hz의 전압으로 사용하도록 설계된 실내 스위치 기어입니다. 특별히 설계된 영구 자석 메커니즘 및 반발 메커니즘 조합을 사용합니다. 정상 작동 중에 영구 자석 작동 메커니즘은 정상적으로 폐쇄 및 개방을 위해 작동합니다. 결함 전류가 발생하면 전력 시스템을 보호하기 위해 전력 시스템의 감지 및 제어하에 반발 메커니즘을 통해 회로 차단기가 빠르게 열립니다. 이 제품은 다양한 산업 및 광업 기업 및 전력망 장비에 적합합니다. 트롤리 장치는 KYN28A-12 스위치 기어와 함께 사용됩니다. 또한 XGN2와 같은 고정 캐비닛에 해당 기계 인터록이있는 고정 장치로도 사용할 수 있습니다.
제품 사양
사양 시트
|
아니요. |
이름 |
단위 |
데이터 |
|
1 |
정격 전압 |
KV |
12 |
|
2 |
정격 주파수 |
HZ |
50/60 |
|
3 |
정격 전류 |
A |
630/1250 |
|
4 |
정격 전력 - 주파수 견해 전압 |
KV |
48 (접촉 갭을 가로 질러) /42 (접지) |
|
5 |
정격 번개 충동 전압 |
KV |
75 |
|
6 |
정격 짧은 - 회로 파괴 전류 |
카 |
25/31.5 |
|
7 |
정격 - short - 회로 제작 전류 (피크) |
카 |
63/80 |
|
8 |
정격 견고한 전류 (피크) |
카 |
63/80 |
|
9 |
단락의 정격 기간 |
s |
4 |
|
10 |
정격 짧은 - 회로 파괴 전류의 작동주기 |
타임스 |
E2 |
|
11 |
기계적 지구력 |
타임스 |
10000 |
|
12 |
표준 작동 순서 |
- |
o - 0.3S - co-180S-co |
|
13 |
접촉 두께는 all0wable |
mm |
3보다 작거나 동일합니다 |
기계적CHaracteristics
|
아니요. |
이름 |
단위 |
데이터 |
|
1 |
열린 연락처 간의 클리어런스 |
mm |
9±1 |
|
2 |
- 여행 |
mm |
3±0.5 |
|
3 |
평균 폐쇄 속도 |
m/s |
0.7±0.2 |
|
4 |
평균 개방 속도 (초기 개방의 6mm에서 평균 속도) |
m/s |
1.4±0.2 |
|
5 |
추가 된 외부 접촉 최종 힘 등급 |
N |
2500 ± 200n (25ka) 3100 ± 200n (31.5ka) |
|
6 |
개봉 시간 |
MS |
10-30 |
|
7 |
마감 시간 |
MS |
5보다 작거나 동일합니다 |
|
8 |
결산 작업시 연락 기간 |
MS |
2보다 작거나 동일합니다 |
|
9 |
폐쇄/개방 번호 - 3 상 접점의 동시성 |
MS |
2보다 작거나 동일합니다 |
제품 장점
VTZ - 12CL 시리즈 실내 결함 빠른 절단 진공 회로 차단기는 많은 장점이 있습니다.
회로 차단기의 성능 :
E2-C2-M2
신뢰할 수있는 구조 :
영구 자석 메커니즘 및 반발 메커니즘은 3 개의 독립적 인 단계와 함께 하나로 통합됩니다. 정상적인 닫기 및 개방 작업은 영구 자석 메커니즘을 사용합니다. 고장 전류가 발생하는 경우, 반발 메커니즘이 활성화되어 5ms 내에서 이동 및 정적 접점을 분리합니다.
높은 전도도 :
Well - 설계된 전도성 회로는 정격 전류의 1.1 배의 온도 상승 요구 사항을 충족합니다.
높은 호환성 :
이 제품은 기존의 KYN28-12 시리즈 캐비닛 스위치와 치수가 동일하므로 특수 캐비닛 설계가 필요하지 않으며 다양한 전력 변환 환경에 적합합니다.
제품 응용 프로그램
VTZ - 12CL 시리즈 실내 결함 빠른 절단 진공 회로 차단기에는 많은 응용 프로그램이 있습니다.
Ⅰ
발전소
Ⅱ
산업 분야 (화학, 철강, 석유, 석탄 등)
Ⅲ
전력망 시스템 및 전력 인프라
전반적인 개요 도면
제품 배선 다이어그램
vtz - 12CL 시리즈 실내 결함 빠른 절단 진공 회로 차단기 맞춤형 제품이며 2 차 배선 구성은 사용자의 환경에 따라 결정해야합니다.
Shaanxi West Power Tongzhong Electrical Co., Ltd.는 고품질 7 ~ 40.5kV 진공 회로 차단기, 스위치 기어 및 광범위한 전기 제품을 전문으로 20 년 이상의 경험을 가진 주요 제조업체입니다. 우리의 고급 제조 공정은 신뢰할 수 있고 내구성있는 솔루션, 특히 VTZ 시리즈 진공 회로 차단기를 보장합니다. 전문 기술자 팀과 함께 R & D, 제조 및 고전압 장비 및 저전압 장비 모두에 대한 - 판매 서비스 후 모든 단계에서 우수성을 제공합니다.
