변류기(CT) 보호 권선의 개방 회로는 매우 위험한 결함 상태입니다.
간단히 말해서 변류기의 2차 권선(즉, 보호 장치 및 측정 장비에 연결된 회로)의 정상적인 작동 시 갑자기 연결이 끊어져 회로 임피던스가 극도로 커져 거의 무한대에 가까워지는 것을 의미합니다.
I. 핵심 원리: '전류원'에서 '고{1}}전압원'으로의 전환
1)정상 작동 중(폐쇄 회로):
변류기는 본질적으로 "전류원"입니다. 1차측 전류(고전류)에 따라 2차측 전류(저전류)가 결정됩니다.
변압기 원리: I₁ / I²=N² / N₁(변압기 비율)에 따라 I²는 정격 값(보통 5A 또는 1A)으로 제한됩니다. 2차 회로의 임피던스는 매우 작으므로 전류는 매우 크지만 U= I × Z에 따르면 2차 전압 U는 매우 낮습니다(보통 몇 볼트 미만).
2) 개방 회로가 발생하는 경우:
회로가 분리되면 임피던스 Z는 극도로 커집니다(무한대에 가까워짐).
전자기 유도를 유지하기 위해 변류기 철심의 자속이 급격히 증가하여 2차 전류 I2를 유지하려고 합니다.
U²=I² × Z 공식에 따르면, Z가 극도로 크면 개방 회로 지점의 양쪽에 매우 높은 전압(피크 값이 수천 또는 심지어 수만 볼트에 도달할 수 있음)이 유도됩니다(피크 전압은 정상 전압의 몇 배 또는 심지어 수십 배일 수 있음).
이때 변류기는 '전류원'에서 위험한 '고{0}}전압원'으로 변경됩니다.
2 .심각한 결과 발생
개방 회로 중에 생성되는 고전압 및 고에너지는 일련의 심각한 문제를 일으킬 수 있습니다.
1) 개인 안전사고:
극도로 높은 전압은 공기를 뚫고 근처 작업자에게 치명적인 감전을 일으킬 수 있습니다. 이는 가장 직접적이고 위험한 위험입니다.
2)장비 손상:
절연 파괴: 고전압은 변류기 권선의 절연, 2차 회로 배선의 절연, 연결된 보호 장치 및 측정 장비의 절연을 파괴하여 장비에 영구적인 손상을 초래할 수 있습니다.
코어 포화 및 과열: 자속이 급격히 증가하면 코어가 포화 상태가 되어 막대한 히스테리시스 및 와전류 손실이 발생하고 코어의 심각한 과열이 발생하여 변류기가 소손되고 심지어 화재가 발생할 수도 있습니다.
아크 위험: 개방 회로 지점은 지속적인 아크를 생성하여 주변의 가연성 물질을 발화시킬 수 있습니다.
3)시스템 보호 오류:
보호 권선의 개방 회로는 계전기 보호 장치(예: 차동 보호, 과전류 보호)가 올바른 전류 신호를 수신하지 못하게 하여 시스템에 실제 오류가 발생할 때 보호 기능이 작동하지 못하게 하고 오류를 차단할 수 없으며 더 넓은 정전이나 장비 손상을 초래할 수 있습니다.
4)위험한 고주파-진동 발생:
개방 회로 동안 생성된 고전압에는 풍부한 고조파와 고주파{0}}진동이 포함될 수 있습니다. 이러한 진동 전압은 커패시터를 통해 보조 시스템이나 기타 장비에 결합되어 예상치 못한 간섭이나 손상을 일으킬 수 있습니다.
3. 변류기의 개방 회로를 식별하는 방법은 무엇입니까?
운영자 또는 유지보수 담당자는 다음과 같은 비정상적인 현상에 주의해야 합니다.
비정상적인 소리: 변류기 자체에서 강한 "윙윙" 또는 "삐걱거리는" 방전음이 발생합니다.
비정상적인 보호 장치: 관련 전류계, 전력계는 0 또는 비정상적인 변동을 나타냅니다. 보호 장치는 "TA 연결 해제" 또는 유사한 경보 신호를 발행할 수 있습니다.
연기 또는 탄 냄새: 변류기 또는 2차 단자대에서 연기, 스파크 또는 절연 탄 냄새가 납니다.
4. 개방 회로 발견 후 올바른 처리 단계(안전 제일!)
CT 단선이 의심되거나 확인된 경우에는 다음 원칙에 따라 즉시 처리해야 합니다.
1) 즉시 보고 : 파견자 및 관련 책임자에게 보고한다.
2) 안전격리 : 비상계획에 따라 관련 주요설비(차단기, 선로 등)에 정전을 신청한다.
3) PPE 착용 : 취급 시에는 반드시 절연장갑과 보안경을 착용하고, 절연패드 위에 서 있어야 합니다.
4) 단락-회로 처리: 안전한 위치(예: 변류기 자체의 연결 단자 등)에서 단락이-가능한 경우 단락-회로 클립 또는 절연 전선을 사용하여 2차 권선을 안정적으로 단락-합니다.
참고: 먼저 단락-한 다음 개방 회로 지점을 처리하세요. 취급 후에는 먼저 개방 회로 지점을 제거한 다음 단락-회로 선을 제거하십시오. 순서가 틀리지 않아야 합니다.
5)점검 및 수리 : 단선점(단자 풀림, 단선 등)을 확인하고, 절연저항을 확인한 후 수리하고, 이상이 없는지 확인한 후에 전원공급을 재개한다.
6)블라인드 작동을 엄격히 금지합니다. 정전이나 유효 단락-없이 개방 회로를 만지는 것을 절대 금지합니다. 개방 회로, 활선 접점을 강제로 연결하기 위해 전선을 사용하는 것은 절대 금지됩니다.
변류기 보호 권선의 개방 회로는 저-전압 소-전류 상태에서 고-전압 대-에너지 상태로 전환되는 위험한 결함입니다. 주요 위험은 개인 감전이며, 이어서 장비 연소 및 보호 시스템 고장이 뒤따릅니다. 이러한 오류를 처리하려면 안전 규정을 엄격히 준수하고, 정전을 우선시하고, 개인 보호 조치를 취하면서 안정적인 단락을 수행해야 합니다.{6}} 예방의 열쇠는 2차 회로 배선의 기밀성과 절연 상태를 정기적으로 점검하는 것입니다.

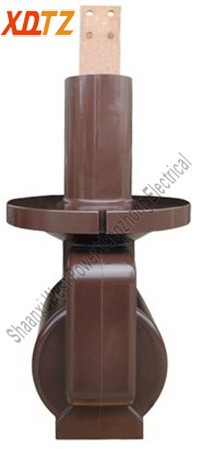

LZZBJ4-35 현재 변압기산시서력통중전기유한회사(Shaanxi West Power Tongzhong Electrical Co., Ltd.)는 대전류를 측정하는 데 사용되는 센서의 일종으로 주로 변전소, 전력 시스템 및 전기 장비 등에 사용됩니다. 변압기는 높은 선형성, 강력한 -간섭 방지 능력, 작은 부피, 간단한 구조 등을 특징으로 하는 자기 코어형 DC 전류 변압기를 채택하며 일종의 매우 높은 비용-효율적인 전류 변압기입니다.
LZZBJ4-35 전류 변압기에는 많은 장점이 있습니다.
안전하고 신뢰할 수 있음:
전기 절연: 변류기는 고{0}}전압, 고-전류 1차 회로를 저-전압, 저-전류 2차 측정 및 보호 회로로부터 효과적으로 분리하여 작업자가 고전압 전류에 직접 접촉하는 것을 방지하고{4}}감전 위험을 크게 줄이고 직원 안전을 보장합니다.
강력한 -간섭 방지: 전자기 유도 원리를 기반으로 측정 회로에 영향을 주거나 간섭하지 않아 정확하고 신뢰할 수 있는 측정 결과를 보장합니다. 복잡한 전기 환경에서도 안정적으로 작동할 수 있어 전력 시스템의 안전한 작동을 강력하게 보장합니다.
높은 측정 정확도:
출력 신호 정확도는 클래스 0.5, 클래스 0.2 또는 그 이상에 도달할 수 있어 고전류 신호 정확도가 필요한 애플리케이션의 요구 사항을 충족합니다. 정상적인 전력 시스템 작동이든 오류 발생 시 과도 상태이든 상관없이 전류를 정확하게 측정하여 계전기 보호, 계측, 모니터링 및 기타 애플리케이션을 위한 정밀한 데이터 지원을 제공합니다.
넓은 측정 범위:
다양한 전압 및 전류 레벨에 적합하며 다양한 전력 시스템 및 산업용 애플리케이션의 요구 사항을 충족합니다. 최신 변류기에는 일반적으로 조정 가능한 여러 측정 범위가 있습니다. 변압기의 변환 비율을 조정함으로써 다양한 크기의 전류를 수용할 수 있어 높은 다양성과 유연성을 제공합니다.
작은 크기와 가벼운 무게:
절연 재료와 세밀한{0}}도체로 제작된 이 제품은 작고 가벼운 디자인을 자랑하며 설치 및 유지 관리가 쉽습니다. 배전반, 배전함 등 공간-이 제한된 전기 장비에서 변류기는 과도한 부담이나 공간 소모 없이 쉽게 설치할 수 있습니다.
탁월한 동적 성능:
전류 변화에 빠르고 정확하게 대응할 수 있어 뛰어난 주파수 응답과 동적 특성을 나타냅니다. 이는 전류 범위가 넓고 전력 시스템의 단락 오류 감지 및 보호와 같은 까다로운 파형 요구사항이 있는 애플리케이션에 적합합니다.- 단락-회로 오류가 발생하면 변류기는 오류 전류의 크기와 변화를 신속하고 정확하게 반영하여 보호 장치의 신속한 작동을 위한 안정적인 신호를 제공할 수 있습니다.
