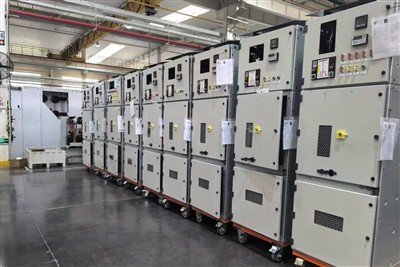

배전반의 5가지 방지 기능

1- 실수로 회로 차단기가 열리거나 닫히는 것을 방지합니다.

핵심 원칙은 지정되고 올바른 회로 차단기만 작동할 수 있도록 하는 것입니다.

이는 일반적으로 각 차단기에 해당하는 키가 하나만 있는 기계적 또는 전기적 코드 잠금 장치를 통해 달성되거나, 잘못된 스위치의 잘못된 작동을 방지하기 위한 마이크로컴퓨터{0}}기반의 오작동 방지 연동 시스템을 통해 달성됩니다.

2- 부하가 걸린 상태에서 분리 스위치(또는 분리 플러그)가 열리거나 닫히는 것을 방지합니다.

분리 스위치에는 아크-소화 기능이 없으므로 회로에 전류가 있을 때 작동해서는 안 됩니다. 그렇지 않으면 거대한 전기 아크가 발생하여 심각한 사고가 발생할 수 있습니다.

이는 기계적 연동(예: 작동 메커니즘과 회로 차단기 상태 간의 연동) 또는 전기적 연동을 통해 달성됩니다. 인터록은 직렬로 연결된 차단기가 개방된 상태에서만 해제되어 단로 스위치가 작동할 수 있습니다.

3- 통전 중 접지선(또는 접지 스위치)의 연결(또는 닫힘) 방지

직원이 장비나 라인에서 작업할 때는 안전을 보장하기 위해 접지선을 매달거나 접지 스위치를 닫아야 합니다. 이 기능은 장비에 전원이 공급되는 동안 실수로 접지 스위치가 닫히거나 접지선 연결이 차단되어 3상 단락-접지 사고가 발생할 수 있는 것을 방지합니다.

연동 원리: 접지 스위치 연동은 분리 스위치가 열려 있고 라인에 전압이 없는 것으로 확인된 후에만 해제될 수 있습니다. 일반적으로 단로 스위치와 연동되어 작동됩니다.

4- 접지선이 연결된 상태(또는 접지 스위치가 닫힌 상태)에서 단로 스위치가 닫히는 것을 방지

이것이 세 번째 보호의 역연동이다. 접지선을 제거하지 않거나 접지 스위치가 닫힘 위치에 있는 경우 전원 공급을 위해 분리 스위치를 닫는 것이 금지됩니다. 그렇지 않으면 심각한 단락 사고가 발생할 수도 있습니다.{1}}

연동 원리 : 접지 스위치(또는 접지 스테이크)와 단로 스위치 사이에 직접적인 기계적 연동 장치를 제공하거나 전기 회로 연동 장치를 사용합니다.

5- 통전실로의 우발적인 진입 방지

사람이 실수로 전원이 공급되는 스위치 캐비닛 구획에 들어갈 수 없도록 하여 감전을 방지합니다.

고-전압 감지 및 접지: 적절한 전압 감지, 방전 및 접지 절차를 따른 후에만 구획 입구를 잠금 해제할 수 있습니다.

구현 방법:
기계적 인터록: 회로 차단기 또는 버스바에 전원이 공급되면 캐비닛 도어가 기계적으로 잠겨 열 수 없습니다.

전자기 잠금 장치: 전원이 공급되면 전자기 잠금 장치가 활성화되어 캐비닛 도어를 잠급니다.

전기 디스플레이 장치: 센서가 장착된 이 장치는 구획에 전원이 공급되는지 여부를 표시하고 전원이 공급될 때 캐비닛 도어를 강제로 잠그는 전자기 잠금 장치와 함께 작동하는 경우가 많습니다.

"5대 보호"는 전력 안전 규정의 물질적 구현이자 전력 작업자의 안전과 전력망의 안정적인 운영을 보장하기 위한 기본 방어선입니다.

모든 스위치기어의 설계, 제조, 승인 및 작동은 "5가지 보호" 요구 사항을 엄격히 준수해야 합니다.
