회로 차단기의 트럭은 어떻게 작동합니까?

서랍은 진공 차단기(즉, 진공 회로 차단기의 본체)를 수용하는 이동식 지지대이며 유연하게 이동할 수 있습니다. 핵심 기능은 회로 차단기의 "작동", "테스트" 및 "격리" 상태 간 전환을 가능하게 하여 장비 유지 관리 및 수리 중에 절대적인 안전과 편의성을 보장하는 것입니다. 이제 어떻게 작동하는지 자세히 살펴보겠습니다.

서랍은 스위치 캐비닛의 가이드 레일을 따라 움직이며 기계적 인터록 장치를 통해 세 가지 주요 위치에 정확하게 배치될 수 있습니다.

1. 근무위치​​

상태: 서랍이 캐비닛 안으로 완전히 밀어 넣어졌습니다.

연결: 이동 접점(회로 차단기의 위쪽 및 아래쪽 암을 통해 연결됨)은 고정형 정적 접점(캐비닛의 버스바 측 및 라인 측에 안정적으로 연결됨)과 접촉됩니다.

기능: 이때 회로 차단기는 주 회로에 연결되어 정상적으로 부하 전류를 전환하거나 오류 전류를 차단할 수 있습니다. 회로 차단기는 원격 또는 로컬 폐쇄 및 개방 작업을 수행할 수 있습니다.

2. 테스트 위치​​

상태: 서랍이 작업 위치에서 일정 거리만큼 뒤로 당겨져 이동 접점과 고정 접점이 완전히 분리되지만 서랍은 캐비닛에 남아 있습니다.

주요 특징:​​

전기적 절연: 이동 접점과 정적 접점 사이에는 명확하고 안전 표준을 준수하는 공기 절연 거리가 있습니다. 이는 회로 차단기가 주 회로에서 물리적으로 분리되어 후단 선로의 정전을 보장하고-안전한 유지 관리가 가능함을 의미합니다.

보조 회로는 연결된 상태로 유지됩니다. 서랍의 보조 커넥터(제어, 측정 및 보호 신호에 사용됨)는 여전히 스위치 캐비닛의 보조 회로에 연결되어 있습니다.

기능:​​

안전 테스트: 이 위치에서는 회로 차단기 열기 및 닫기와 같은 작동을 테스트하여 주 회로에 전원을 공급하지 않고도 기계적 동작이 정상적인지 확인할 수 있습니다.

보호 디버깅: 릴레이 보호 장치를 디버깅하고 테스트할 수 있습니다. 이는 유지보수 전 매우 중요한 안전 조치입니다.​​

3. 개방/격리 위치​​

상태: 서랍이 테스트 위치에서 더 뒤로 당겨져 캐비닛이 완전히 닫힙니다. 또는 일부 설계에서는 테스트 위치와 개방 위치가 동일합니다.

기능: 이때 차단기는 주회로 및 2차 회로로부터 완전히 분리됩니다. 서랍은 유지 관리, 검사 또는 교체될 수 있습니다.

손수레가 안전하고 안정적으로 작동하려면 몇 가지 주요 구성 요소와 정밀한 설계가 필요합니다.

1. 이동 메커니즘:

작동 메커니즘:

동작을 위한 핵심 구성요소입니다. 작업자는 전용 핸들을 손수레 패널의 슬롯에 삽입하고 시계 방향 또는 시계 반대 방향으로 회전시킵니다. 나사 전달 원리를 사용하여 손수레는 가이드 레일을 따라 앞뒤로 원활하게 구동됩니다. 이 디자인은 원활한 작동과 정밀한 힘 제어를 보장합니다.

참고: 회로 차단기가 열림 위치에 있을 때만 핸들을 삽입하여 작동할 수 있습니다. 이는 기본적인 안전 인터록입니다.

2. 접점 및 접점 암 이동:

손수레에 설치하여 함께 이동합니다. 일반적으로 우발적인 접촉을 방지하기 위해 절연 덮개가 있습니다.

3. 접지 및 안전 인터록:

Mechanical Interlock : 안전을 확보하기 위한 핵심입니다! 잘못된 작동을 방지하려면 다음 순서를 따르십시오.

회로 차단기는 손수레가 "작동" 또는 "테스트" 위치에 있을 때만 닫힐 수 있습니다.

손수레는 회로 차단기가 "열림" 상태일 때만 회전할 수 있습니다.

손수레가 "작업" 위치와 "테스트" 위치 사이에 있을 때는 접지 스위치를 닫을 수 없습니다.

접지 스위치는 손수레가 밖으로 이동하여(테스트 또는 개방 위치로) 회선을 접지시킨 후에만 닫힐 수 있습니다. 접지 스위치가 닫혀 있으면 작동 위치로 밀어 넣을 수 없습니다.

요약: 손수레 운영의 장점

진공 회로 차단기는 손수레 설계를 채택하여 다음과 같은 상당한 이점을 제공합니다.

높은 안전성: 명확한 물리적 위치와 기계적 인터록을 통해 짐을 실은 상태에서 손수레를 당기는 등 악의적인 오작동을 완벽하게 방지합니다.

손쉬운 유지 관리: 차단기의 주요 수리 또는 교체가 필요한 경우 결함이 있는 손수레를 빼내고 대기 위치에 있는 손수레를 밀어 넣을 수 있으므로 정전 시간이 최소화되고 전원 공급 신뢰성이 향상됩니다.

높은 유연성: 일일 테스트, 디버깅 및 유지 관리가 용이합니다.

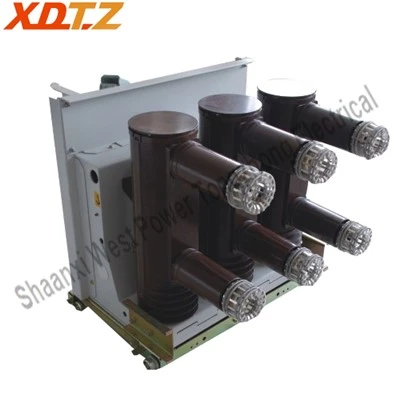

10kV 실내 고{1}}전압 절연 트럭Shaanxi West Power Tongzhong Electrical Co., Ltd.에서 생산한 중전압 배전 시스템의 핵심 장치로 일반적으로 KYN28A-12와 같은 모델의 금속{3}}클래드 탈착식 스위치기어에 설치됩니다. 주요 기능은 전원 시스템의 회로를 분리 및 분할하고, 장비 검사 및 유지 관리 중에 안전한 전원 차단을 보장하고, 쉬운 작동 및 유지 관리를 위해 유연한 인출 또는 푸시인을 지원하는 것입니다. 절연 트롤리에는 회로 차단기의 아크 소화 기능이 없으므로 회로 차단기와 함께 사용해야 합니다.

주 조립 크기는 스위치기어 설계, 제조, 설치 및 유지 관리에 편리한 VS1 회로 차단기 트롤리와 일치합니다. 격리 트롤리에는 220V(110V 선택) AC/DC 이중{3}}용 잠금 장치가 장착되어 있습니다. 섀시 트롤리는 S8 및 S9 보조 스위치로 구성할 수 있으며 각 보조 스위치에는 다양한 사용자 요구에 따라 최대 6개의 도킹 지점을 장착할 수 있습니다. 트롤리의 보조 부분은 58핀 항공 플러그 소켓을 채택합니다.
