고전압에서 큰 접촉 간격으로 인해 발생하는 영구 자석 메커니즘의 속도 제한을 해결하기 위해-진공 회로 차단기, 핵심 솔루션은 자기 회로 구조를 최적화하고 제어 전략을 업그레이드하여 개폐 속도를 향상시키는 것입니다. 구체적인 솔루션은 다음과 같습니다.
1. 자기회로 구조 최적화(속도증가 핵심방법)
독립적인 자기 유지 회로 구축: 움직이는 전기자의 끝, 요크의 끝 또는 폐쇄 또는 개방 상태에 해당하는 끝 위치에 독립적인 자기 유지 회로가 구축됩니다. 이 조치는 동작 중에 움직이는 전기자에 작용하는 자기 저항을 효과적으로 극복하거나 감소시켜회로 차단기의 개폐 속도.
영구 자석 배치 최적화: 영구 자석은 요크 끝이나 이동 전기자(한쪽 끝 또는 양쪽 끝에서 고정)에 고정되어 자기 회로 설계를 최적화하고 고용량-대용량-간극 회로 차단기의 속도 요구 사항을 충족합니다.
2. 구동 및 제어 전략 업그레이드
개방 코일 전류 증가: 최적화된 자기 회로를 기반으로 개방 코일의 구동 전류가 직접 증가되어 더 큰 순간 추력을 생성하여 개방 속도를 효과적으로 높입니다.
정밀 폐쇄{0}}루프 제어: 디지털 신호 프로세서(DSP)를 중심으로 하는 제어 장치는 코일 전류의 폐쇄{1}}루프 조절을 수행하는 데 사용됩니다. 이는 큰 간격으로 인한 저항을 극복하기 위해 개방 속도를 증가시킬 뿐만 아니라 접점이 사전 설정된 이동 한계에 도달함에 따라 최종 개방 속도를 효과적으로 감소시킵니다. 이는 접점 오버슈트 및 바운스를 억제하여 큰 간격에도 불구하고 작동 신뢰성을 보장합니다.
12kV에서 큰 접촉 간격으로 인한 작동 속도 제한을 극복하는 열쇠영구 자석 메커니즘개방 중 접점 오버슈트와 바운스를 억제하기 위해 폐쇄-루프 제어 전략을 통해 코일 전류를 조절하는 데 있습니다. 구체적인 기술 솔루션은 다음과 같습니다.
듀얼-코일 채택, 단안정영구 자석 메커니즘
개방 성능 최적화: 자기 션트 구조가 개방-행정 에어 갭에 통합되어 개방에 필요한 초기 암페어-회전수와 프로세스 중 영구 자석 유지력을 줄입니다. 이는 개방 시간을 단축하고 개방 속도를 증가시킵니다.
3. 제어회로의 단순화
듀얼-코일 구조(개방 및 폐쇄 작업에 별도의 코일 활용)를 통해 개방 코일 전류를 2A 미만으로 줄일 수 있으므로 주변 제어 회로가 단순화되고 복잡한 전류 극성 반전 제어가 필요하지 않습니다.
4.터미널 속도 규제
디지털 신호 프로세서(DSP)에 중심을 둔 제어 장치는 영구 자석 메커니즘 코일의 전류를 동적으로 조절하여 개방 스트로크 중에 접점의 단자 속도를 효과적으로 줄입니다.
5. 오버슈트 및 리바운드 억제
개방 위치에서 접점의 사전 설정된 이동 값을 보정함으로써 오버슈트 및 리바운드가 효과적으로 억제됩니다. 이는 의 신뢰성을 보장합니다.영구 자석 메커니즘큰 간격을 여는 작업 중에-회로 차단기차단 용량.

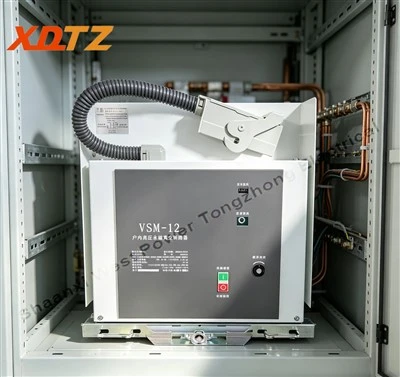

당신이 관심이 있다면VSM-12 실내 영구 자석 진공 회로 차단기, 언제든지 문의해 주세요.
